다이얼 표시기가 ON- 사이트 측정에 적합합니까?

다이얼 표시기는 다양한 산업에서 일반적으로 사용되는 정밀도 측정 도구입니다. 작은 선형 거리, 변위 또는 크기의 변화를 측정합니다. 다이얼 지표 공급 업체로서, 종종 ON- 사이트 측정에 대한 다이얼 표시기의 적합성에 대해 고객으로부터 질문을합니다. 이 블로그에서는 ON- 사이트 측정 시나리오에서 다이얼 표시기 사용의 장단점을 살펴보고 정보에 입각 한 결정을 내릴 수있는 통찰력을 제공합니다.

ON 사이트 측정에 다이얼 표시기 사용의 장점

높은 정밀도

다이얼 표시기의 가장 중요한 장점 중 하나는 높은 정밀도입니다. 모델에 따라 최대 0.001mm 이상에 도달 할 수있는 정확도로 작은 변위를 측정 할 수 있습니다. 이 수준의 정밀도는 자동차 부품, 항공 우주 구성 요소 및 정밀 기계의 제조와 같이 타이트한 공차가 필요한 ON 사이트 측정에 이상적입니다. 예를 들어, 공장 바닥에서 공작 기계의 정렬을 확인할 때 다이얼 표시기는 약간의 오정렬 조절조차 감지하여 즉시 조정할 수 있습니다.

이식성

다이얼 표시기는 비교적 작고 가볍기 때문에 휴대용이 매우 높습니다. 건설 현장, 유지 보수 워크샵 또는 제조 공장 등 다른 사이트 위치로 쉽게 운반 할 수 있습니다. 이 휴대 성은 크고 부피가 큰 측정 장비없이 필요한 곳에서 빠르고 편리한 측정을 수행 할 수 있습니다. 예를 들어, 기술자는 도구 상자의 다이얼 표시기를 작업장에 가져 와서 표면의 평탄도 또는 샤프트의 런아웃을 측정하는 데 사용할 수 있습니다.

다재

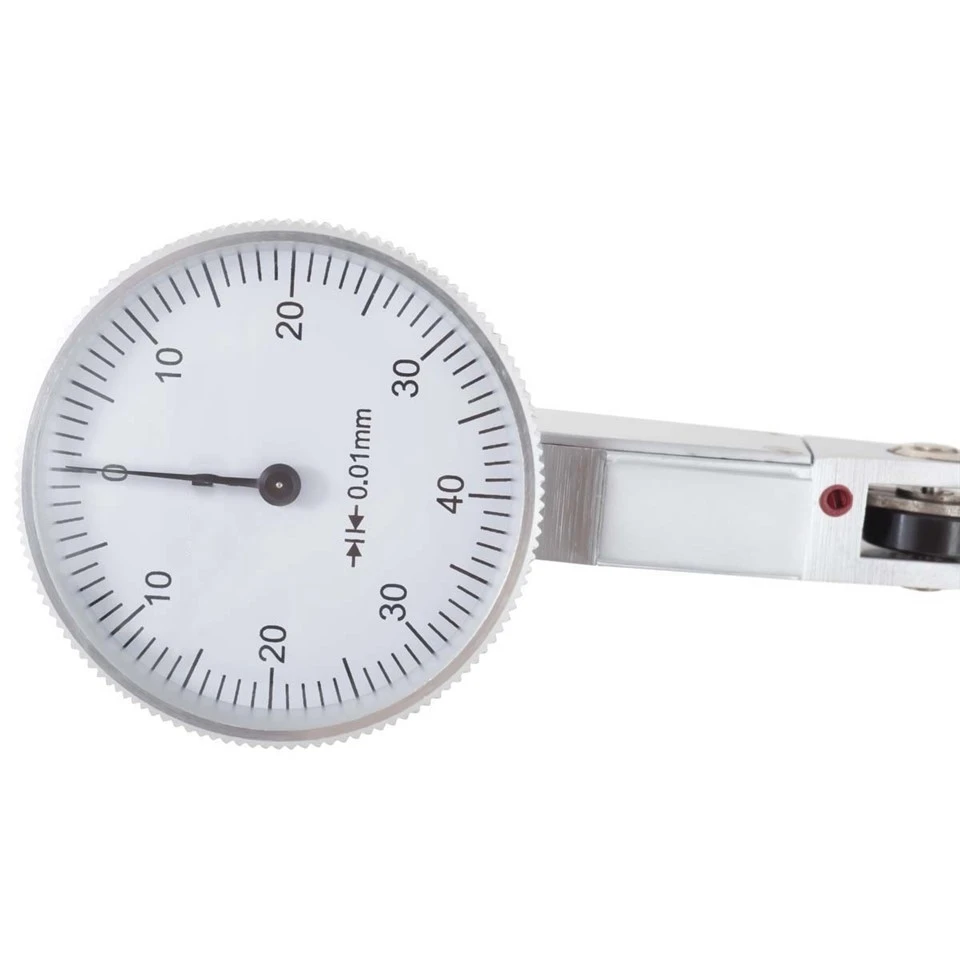

다이얼 표시기는 다양한 유형과 구성으로 제공되며 각각의 특정 측정 작업을 위해 설계되었습니다. 몇 가지 일반적인 유형에는 다음이 포함됩니다다이얼 보어 게이지 세트구멍의 내 직경을 측정하는 데 사용됩니다. 그만큼제국 다이얼 표시기제국 측정 시스템을 사용하는 것; 그리고레버 다이얼 테스트 표시기, 이는 하드에서 작은 변위를 측정하는 데 적합합니다. 이 다목적 성은 간단한 차원 검사에서 복잡한 정렬 및 교정 작업에 이르기까지 광범위한 ON 사이트 측정 응용 프로그램에 적합한 다이얼 표시기를 만듭니다.

실제 - 시간 피드백

다이얼 표시기는 측정 된 값에 대한 실제 피드백을 제공합니다. 다이얼의 포인터는 측정 된 차원의 변경 사항에 응답하여 즉시 이동하여 연산자가 결과를 즉시 볼 수 있도록합니다. 이 실제 - 시간 피드백은 빠른 결정 및 조정을 가능하게하기 때문에 ON 사이트 측정에 중요합니다. 예를 들어, 기계의 벨트 장력을 조정할 때 연산자는 다이얼 표시기를 사용하여 벨트의 편향을 모니터링하고 원하는 장력이 달성 될 때까지 필요한 조정을 할 수 있습니다.

ON 사이트 측정에 다이얼 표시기 사용의 단점

제한된 측정 범위

대부분의 다이얼 표시기는 비교적 제한된 측정 범위를 가지고 있습니다. 일반적으로 모델에 따라 몇 밀리미터에서 몇 센티미터 범위의 변위를 측정 할 수 있습니다. 이 제한 범위는 큰 치수를 측정하거나 측정 된 값의 상당한 변화가 예상 될 때 단점이 될 수 있습니다. 이러한 경우, 마이크로 미터 또는 캘리퍼와 같은 더 넓은 범위의 다른 측정 도구가 더 적합 할 수 있습니다.

환경 적 요인에 대한 감수성

다이얼 표시기는 온도, 습도 및 진동과 같은 환경 적 요인에 민감합니다. 온도의 변화는 지표 구성 요소의 확장 또는 수축을 유발하여 부정확 한 측정을 초래할 수 있습니다. 습도가 높을수록 내부 부품이 부식을 일으킬 수 있지만 진동은 포인터가 튀어 나와 잘못된 판독 값을 줄 수 있습니다. ON- 현장 환경에는 종종 이러한 환경 요인이 적용되며, 이는 다이얼 표시기의 정확성과 신뢰성에 영향을 줄 수 있습니다. 예를 들어, 건설 현장에서 중장비의 진동으로 인해 다이얼 표시기를 사용하여 안정적이고 정확한 측정을 어렵게 만들 수 있습니다.

운영자 기술 요구 사항

다이얼 표시기를 사용하려면 일정 수준의 기술과 경험이 필요합니다. 작업자는 정확한 측정을 얻기 위해 적절한 설치, 정렬 및 지표 작동에 익숙해야합니다. 다이얼 표시기를 잘못 설치하거나 처리하면 측정 된 값의 오류가 발생할 수 있습니다. 또한, 운영자는 판독 값을 올바르게 해석하고 결과에 따라 필요한 조정을 할 수 있어야합니다. 훈련과 실습은 종종 다이얼 지표 사용을 마스터하기 위해서는 종종 사이트 작업자에게는 어려움이 될 수 있습니다.

취약성

다이얼 표시기는 제대로 처리하지 않으면 쉽게 손상 될 수있는 섬세한 기기입니다. 포인터, 다이얼 및 내부 구성 요소는 모두 충격, 충격 및 거친 처리에 취약합니다. ON- 현장 환경은 종종 가혹하고 까다로울 수 있으며 우발적 인 하락, 충돌 및 잔해에 대한 노출의 위험이 있습니다. 다이얼 표시기가 손상된 경우 수리 또는 교체해야 할 수 있으며 비용이 많이 들고 시간이 소요될 수 있습니다.

ON 사이트 측정에 다이얼 표시기 사용 팁

올바른 유형의 다이얼 표시기를 선택하십시오

특정 측정 작업에 적합한 유형의 다이얼 표시기를 선택하는 것이 중요합니다. 다이얼 표시기를 선택할 때 측정 범위, 필요한 정확도 및 ON 사이트 환경의 특성을 고려하십시오. 예를 들어, 구멍의 내부 직경을 측정 해야하는 경우 다이얼 보어 게이지 세트가 가장 적합한 선택입니다.

정기적으로 교정하십시오

다이얼 표시기의 정확성을 보장하려면 정기적으로 교정해야합니다. 교정에는 다이얼 표시기의 판독 값을 알려진 표준과 비교하고 필요한 경우 표시기를 조정하는 것이 포함됩니다. ON- 사이트 교정은 어려울 수 있지만 측정의 신뢰성을 유지하는 것이 필수적입니다. 교정 블록 또는 마스터 게이지를 사용하여 사이트의 다이얼 표시기를 보정 할 수 있습니다.

다이얼 표시기를 보호하십시오

다이얼 표시기를 환경 요인 및 물리적 손상으로부터 보호하기위한 조치를 취하십시오. 보호 케이스를 사용하여 사용하지 않을 때 표시기를 저장하고 극한 온도, 습도 및 진동에 노출하지 마십시오. 사이트의 표시기를 사용하는 경우, 실수로 장착되고 우발적 인 영향으로부터 보호되어 있는지 확인하십시오.

운영자를 훈련하십시오

다이얼 표시기의 올바른 사용에 대해 ON- 사이트 운영자에게 적절한 교육을 제공합니다. 설치, 정렬 및 작동 절차와 판독 값을 해석하는 방법을 이해해야합니다. 정기적 인 연습과 피드백은 운영자의 기술과 다이얼 표시기 사용에 대한 자신감을 향상시키는 데 도움이 될 수 있습니다.

결론

결론적으로, 다이얼 표시기는 높은 정밀도, 이식성, 다양성 및 실제 시간 피드백 덕분에 많은 상황에서 ON 사이트 측정에 적합한 선택이 될 수 있습니다. 그러나 제한된 측정 범위, 환경 요인에 대한 감수성, 운영자 기술 요구 사항 및 취약성과 같은 몇 가지 제한 사항이 있습니다. 장점과 단점을 고려하고 올바른 유형의 다이얼 표시기를 선택하고, 계측기를 올바르게 관리하고, 운영자를 훈련함으로써 ON 사이트 측정에 대한 다이얼 표시기의 효과를 극대화 할 수 있습니다.

ON- 사이트 측정 요구에 대한 다이얼 표시기 구매에 관심이 있으시면 자세한 내용은 당사에 문의하는 것이 좋습니다. 당사의 전문가 팀을 통해 특정 응용 프로그램에 가장 적합한 다이얼 표시기를 선택하고 필요한 지원 및 교육을 제공 할 수 있습니다. 우리는 귀하의 요구 사항을 논의하고 귀하가 귀하의 사이트 측정 문제에 가장 적합한 솔루션을 찾도록 도와주기를 기대합니다.

참조

• ASME B89.1.10-2013,“다이얼 표시기에 대한 사양”
• ISO 3611 : 2010,“기하학적 제품 사양 (GPS) - 치수 측정 장비 - 다이얼 게이지 및 다이얼 비교기 "
• Harry D. Kurtz, Industrial Press Inc.의 "정밀 측정 기기"
